2 Eksen Yüksek Hassasiyetli Gemi Kaynaklı Elektro Optik Gözetim Sistemi EOSS

2 eksenli Yüksek Doğruluk Gemiden Kaynaklanan Elektro-Optik Gözetleme Sistemi (EOSS)

1.1 Üretime Giriş

JH602-28015gemi kaynaklı elektro-optik gözetleme sistemi, bir HD 1080p gün ışığı kamerası ve MWIR soğutmalı termal kamera ile donatılmış, oldukça entegre bir optik-mekanik-elektro sistemdir.Kamera, 2 eksenli ve 2 gimbal stabilize bir platforma bağımlıdır.Kompakt ve modüler tasarımı ile donanma, polis, sahil güvenlik ve denizcilik vb. alanlarda yaygın olarak uygulanan arama, gözetleme, keşif ve deniz yüzeyi hedeflerinin takibi gibi askeri ve sivil ihtiyaçları karşılayan gemiler için sağlanmıştır.

1.2 Ana Özellikler

1. 2 eksenli (azimut ve yükseklik) stabilizasyon, yüksek doğruluklu cayro ve servo kontrol sistemi, tam kapsamlı keşif uygular.
2. Kompakt boyut, hafiflik, güçlü uyarlanabilirlik, düşük güç tüketimi ve yüksek maliyet verimliliği.
3. Video izleme işlevi.Gerçek zamanlı izleme, manuel/otomatik izleme ve otomatik kilitleme mevcuttur.
4. Yüksek doğrulukta düzeltme, IR ve CCD'nin optik eksenlerinin hizalanmasını sağlar.
5. Gimbal, kullanıcı dostu bir yazılım tarafından kontrol edilir
6. Çalışma modu, azimut açısı ve yükseklik açısı verileri videoda görüntülenebilir ve geri iletilebilir.

1.3.1 Sistem Özellikleri

1. Azimut Kapsamı: n×360° sürekli
2. Yükseklik Koyuöfke: -20°~+75°(yatay 0'dır°,dsahiplik eksidir.)
3. Stabilizasyon doğruluğu: ≤0.5mrad(1σ)
4. Açısal doğruluk: ±0,1°(1σ)
5. Çıkış görüntü formatı: SDI

1.3.2 HD Gün Işığı Kamerası

1. CCD: SONY 1/2.8CMOS
2. Çözünürlük: 1920×1080
3. Odak Uzaklığı: 4,3 mm~129 mm (30× optik yakınlaştırma)
4. FOV: 63,7°~2,3°
5. Objektif: HD 2,13 milyon piksel
6. Odaklanma: Otomatik

1.3.3 Kızılötesi Termal Kamera

1. Dedektör: 640×512 soğutmalı MWIR dedektörü
2. Spektrum: 3μm~5μm
3. Piksel boyutu: 15μm×15μm
4. Odak uzaklığı: 30mm~300mm

1.3.4 Video İzleme Modülü

1. Belirtilen alanda otomatik/manuel arama hedefi

Hedef seçimi: otomatik/manuel kilitlemeyi destekler
Hedef izleme sahnesi:havaya, denize (kullanıcı tarafından sağlanan video/görüntü bazında hedefi optimize edebilir).
Kısa sürede kaybolduktan sonra akıllı yeniden yakalama hedefi

1. Sabit FOV veya değişken FOV kamerayı destekleyin.İzleme durumunda, FOV'u değiştirirken hedefi izlemeye devam eder.
2. parametreler:

• Minimum İzleme Kontrastı: %10
• Asgari SNR: 10dB
• Minimum hedef boyutu: 3×3 piksel
• Çıkış gecikmesi: <40ms
• Algılama doğruluğu: ≤0.1°
• İşlem süresi: <100ms
• Algılama aralığı: azimut ±60°, yükseklik ±45°

1. Video girişi: 1 yönlü HD-SDI dijital video, 1 yönlü PAL analog video
2. Video çıkışı: 1 yönlü SDI dijital video
3. İletişim: 1 yönlü RS422
4. Çalışma voltajı: DC5V

1.3.5 Çevresel Parametre

1. Çalışma sıcaklığı: -20ºC~+50ºC
2. Depolama sıcaklığı: -30ºC~+60ºC
3. Titreşime dayanıklı: GJB 150.16A-2009, A.2.3.11 21^stsınıf Gemi
4. Yağmur geçirmez: GB 4208-2008 IP67

1.3.6 Fiziksel Parametre

1. Boyut: ≤Φ260mm×360mm (Y)
2. Renk: Lacivert gri
3. Ağırlık: ≤20kg
4. Çalışma voltajı: DC24V
5. Güç tüketimi: ≤450W
6. Kurulum: damper gerekli değildir.Gimbal, kaide ile sıkı bir şekilde bağlanmıştır.Gimbal azimut yönünde sıfır derecelendirme çizgisine sahiptir.
   1. Sistem Bileşimi

JH602-28015 EOSS, deniz ve hava hedeflerini izlemek, izlemek ve konumlandırmak için kullanılan devriye botu için sağlanmıştır.Devriye botu görevdeyken, gimbal durumu ve video geri iletilir ve yazılımda görüntülenir;ayrıca kontrol komutları, gerçek zamanlı çalışma ve kontrolü gerçekleştirmek için kullanıcı dostu yazılım tarafından gimbale gönderilir.
Tam sistem gimbal, elektronik kutu ve çalıştırma ve kontrol yazılımından oluşur.

1. 1. dengeleme halkası

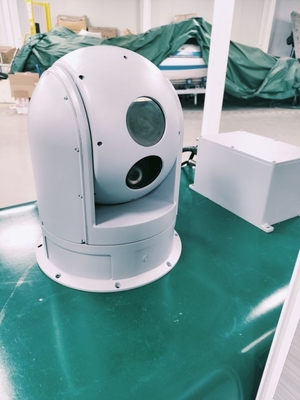

Gimbal, iki eksenli (yükseklik ve azimut) cayro stabilize servo platformun kölesi olan bir sensör ünitesidir (optik kabin).Sensör ünitesi, gece ve gündüz algılama, tanıma, tanımlama ve takip edebilen 15~280mm sürekli zoom lensli yüksek çözünürlüklü 640×512 MWIR termal kamera ve 1920×1080 HD gündüz kamerası ile donatılmıştır.Kaideli gimbal, pratik ortama göre güverte üzerine kurulur.
Harici arayüz 26pin havacılık konektörüdür.

Fiziki harita

​
